安科瑞ABAT系列蓄電池在線監測解決方案
1 概述
安科瑞公司ABAT系列蓄電池在線監測系統是在線電池監測產品，可以提前對失效的電池進行預警及電池均衡，符合ANSI/TIA-942標準要求。該系統具有監測電池的電壓、內阻與內部溫度功能，安裝、維護與接入非常方便。系統主要由ABAT-S模塊、ABAT-C模塊及ABAT-M采集器組成，可通過采集器查詢告警與實時數據、設置參數等， 可選配監測平臺實現網絡化集中管理。

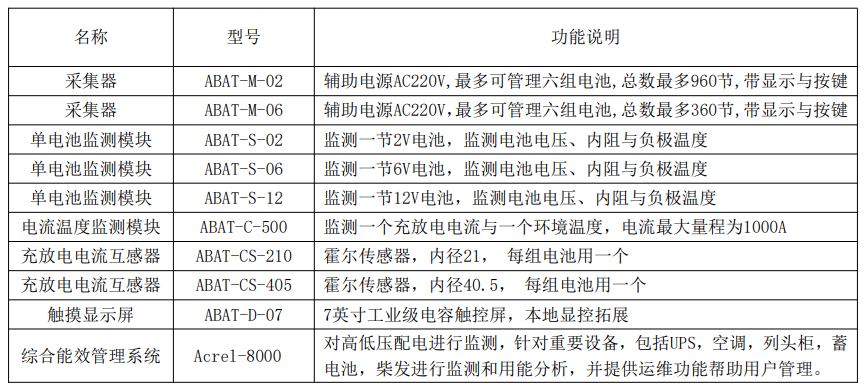

2 產品型號
3 產品說明

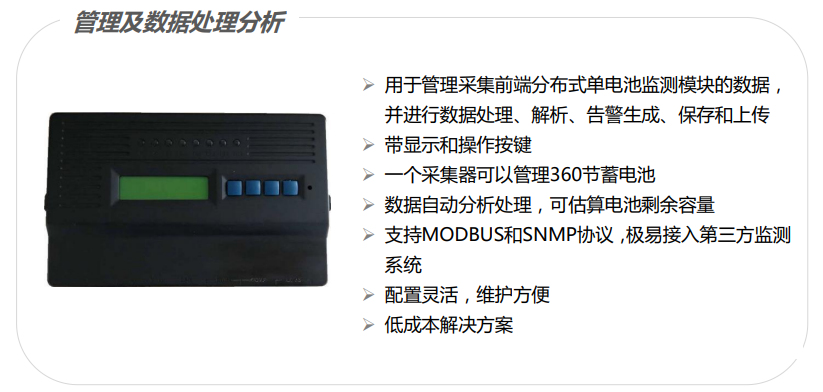

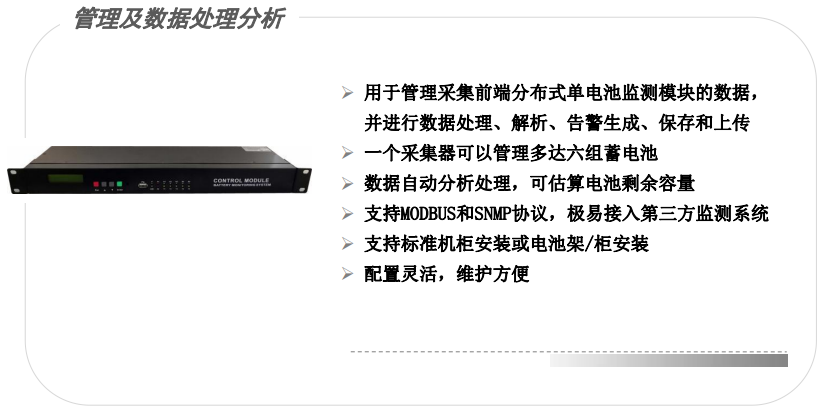

3.1 采集器
采集器起到一個管理主機的作用，用于讀取前端單電池監測子模塊的電池監測數據，并對數據進行分析處理，可估算每節及整組電池的剩余容量。所有運行參數都可通過模塊面板直接設置，采集到的數據可直接查看。采集器會自動定期保存電池關鍵數據，并可通過RS485口或網 絡口上傳給第三方監測系統。
3.1 .1ABAT-M-02采集器:一個采集器可管理六組電池，可管理模塊數為960個。
適用場景：
適用于UPS/EPS/高壓直流、數據中心、通信、 核電、電力、軍隊、高鐵、地鐵、機場、工 廠、政府部門、電池廠家、消防安全等。

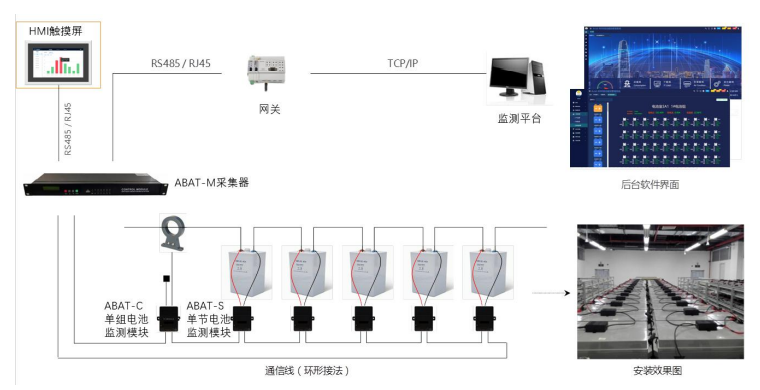

組網結構
3.1.2 ABAT-M-06采集器: 一個采集器可管理六組電池，可管理模塊數為360個。
適用場景：
適用于UPS/EPS/高壓直流/通信電源等電池監測

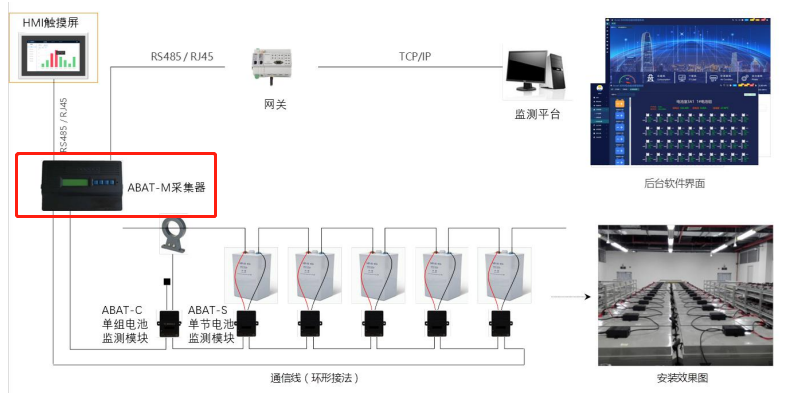

組網結構

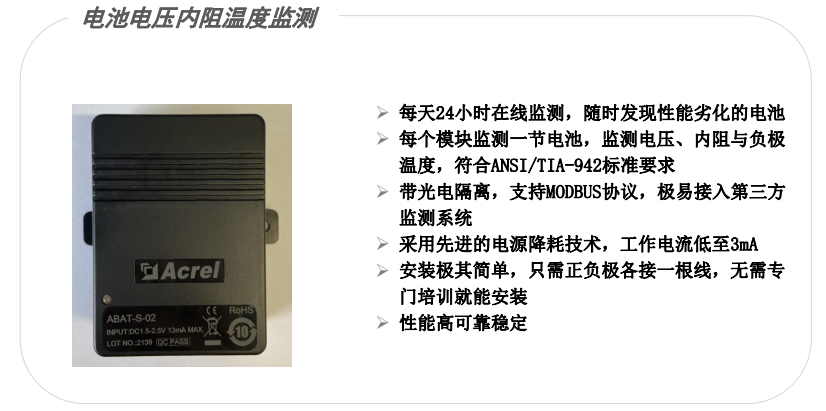

3.2 單電池監測模塊
ABAT-S單電池監測模塊(簡稱S模塊)是在線電池監測傳感器，可以嵌入到現有的監測系統中實 現對每節后備電池的電壓、內阻與電池溫度的在線監測，符合ANSI/TIA-942標準要求。監測系統通過向S模塊發送MODBUS命令控制與讀取數據，并執行內阻測試，每個S模塊都有一個可 設置的地址。S模塊安裝與接線簡單方便，可直接貼到電池上，并采用可拆卸連接線，施工時不影響電池運行。
S模塊須通過轉換器轉成標準的RS485或RS232接口后才能接入到監測系統中，模塊由電池直接供電。

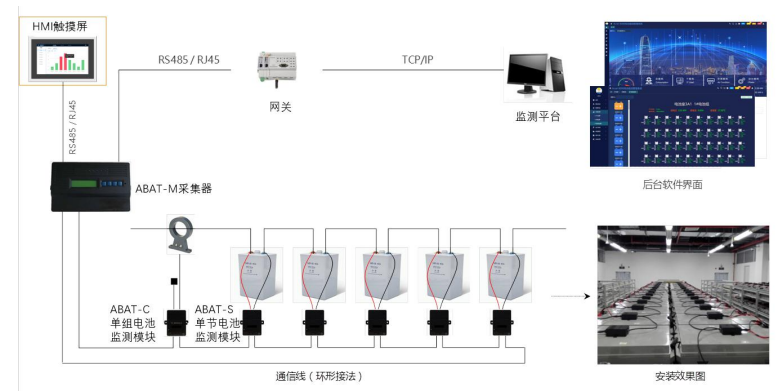

系統拓撲圖：

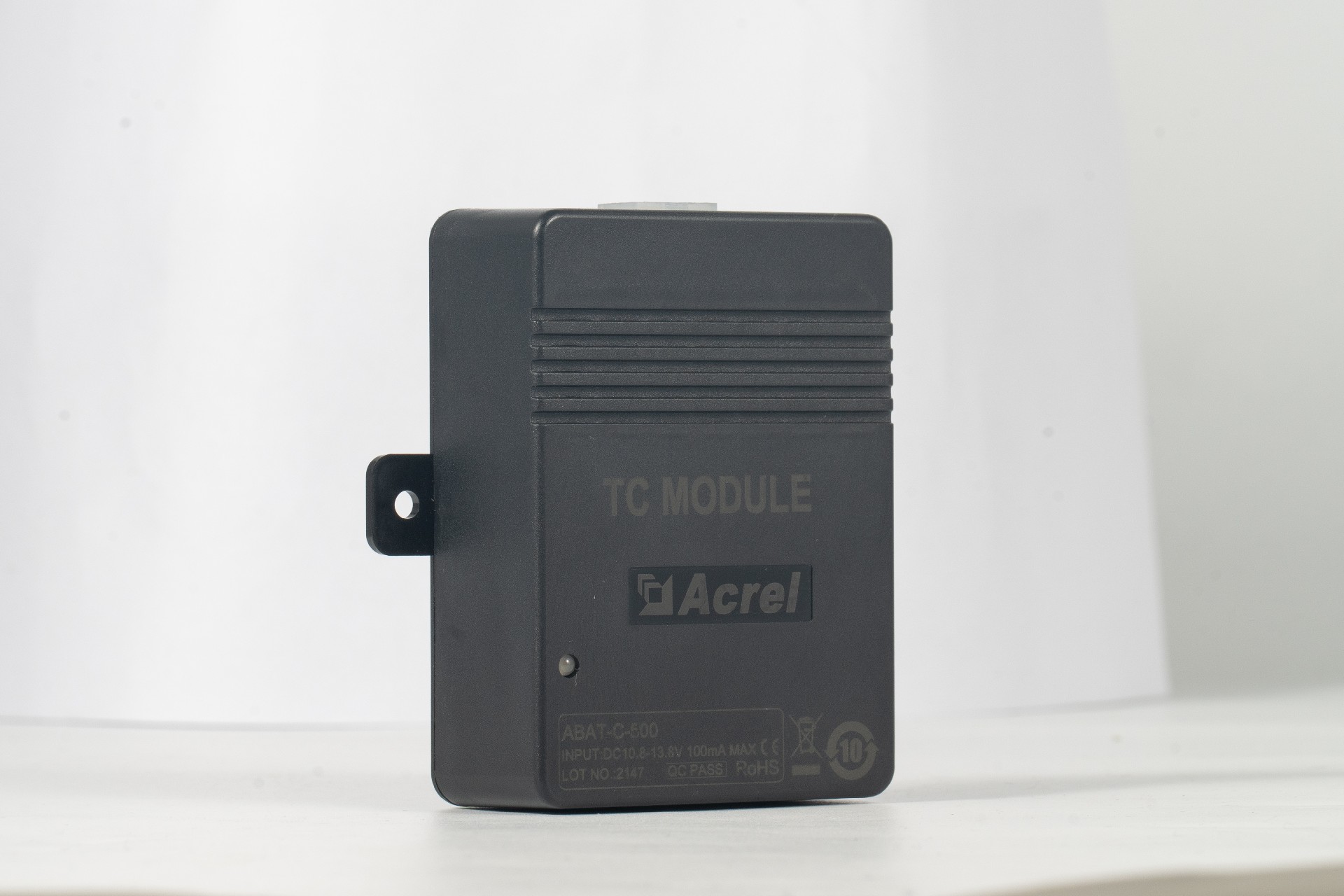

3.3 ABAT-C電流溫度監測模塊
電流溫度監測模塊(簡稱C模塊)是在線電池監測傳感器，可以嵌入到現有的監測系統中實現 對電池組充放電電流與環境溫度的在線監測。監測系統通過向C模塊發送MODBUS命令控制與讀取 數據，每個C模塊都有一個可設置的地址。C模塊安裝與接線簡單方便，可直接貼到電池上， 并采用可拆卸連接線，施工時不影響電池運行。
C模塊須通過轉換器轉成標準的RS485接口后才能接入到監測系統中，需另外配置電流互感 器。模塊需由外部DC12V供電。
系統拓撲圖：

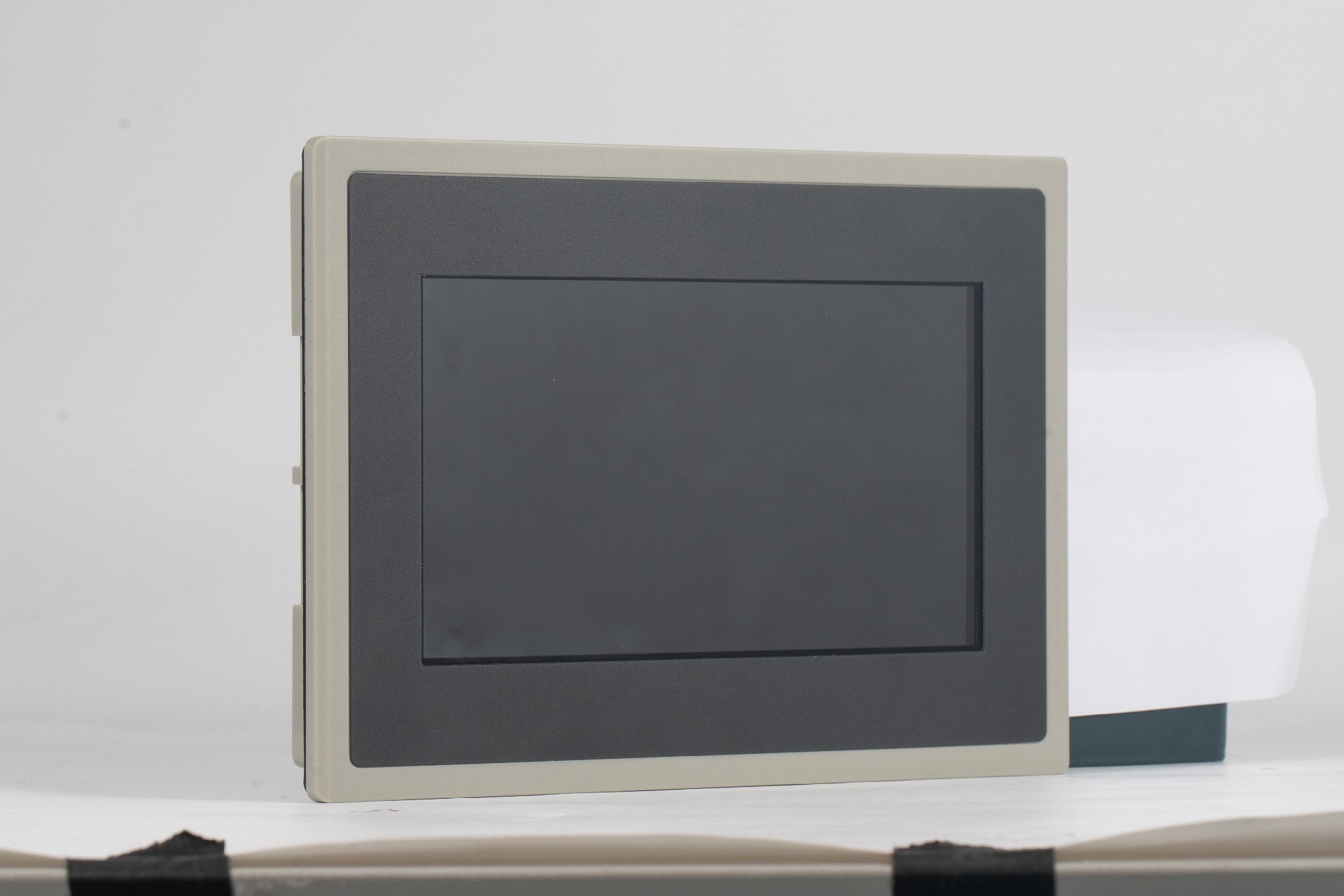

3.4 ABAT-D觸摸屏
ABAT-D-07觸摸屏作為選配模塊，通過串口或網口連接采集器，實現蓄電池監測系統本地顯控的拓 展。觸摸顯示屏作為7英寸電容觸控屏，采用安卓系統，內置APP，界面清晰，易于操控?？刹樵冸姵乇O 測系統的實時數據、告警記錄、圖表顯示和事件記錄等相關內容。
3.5 Acrel-8000綜合能效管理系統
安科瑞公司Acrel-8000綜合能效管理系統是電力監控和能效分析產品。系統主要由供電系統監測，空調設 備監測，電池管理，環境監測，系統集成等功能組成。
功能介紹：
供電系統
監測機柜或者UPS電源的電壓、電流、功率、功率因數、諧波含量、頻率、負荷率設備用電量、電能利用效 率等。
空調設備
監測空調設備的開關、制冷、制熱、加濕、除濕、送風及回風溫濕度等狀態。
電池管理
監測每一個蓄電池的電壓，內阻，故障以及節點溫度等狀態。
環境監測
監測數據機房的環境溫濕度，空氣質量，漏水狀態等參量。
系統集成
綜合以上功能，提供便捷易用，簡潔美觀的監控系統。
界面展示：

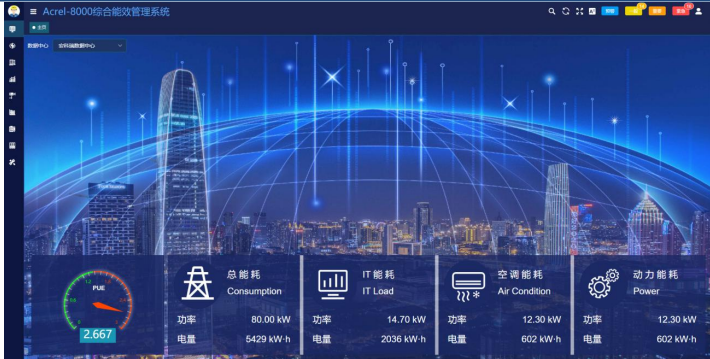

主頁展示當前數據中心PUE值，總能耗，IT能耗，空調能耗，及其他能耗

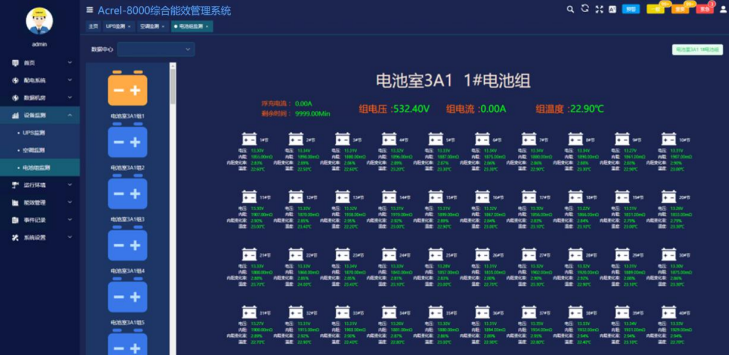

監測電池組電壓，電流，浮沖電流，組溫。單節電池的電壓，內阻，溫度。
