01
系統概述

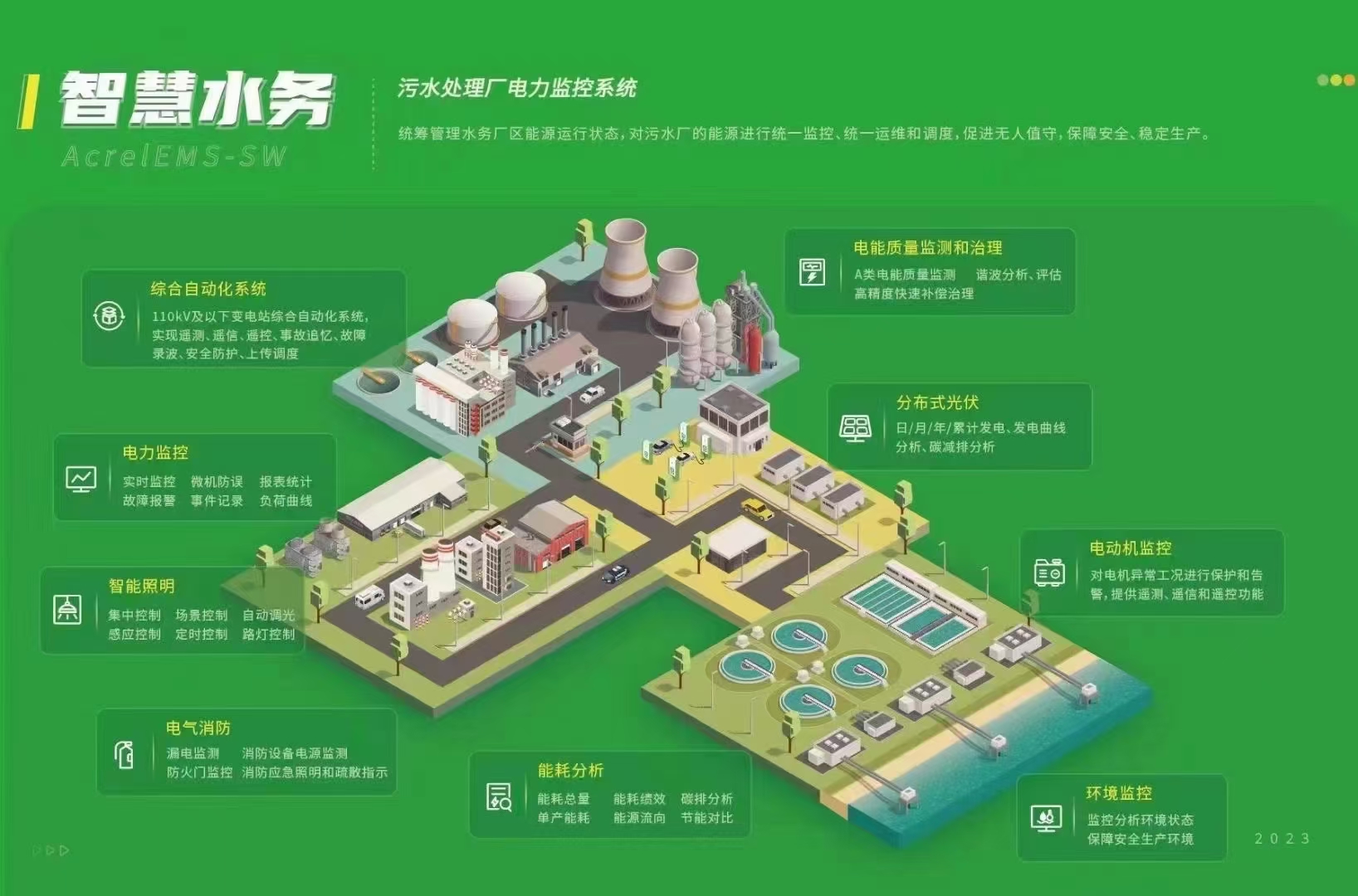

安科瑞電氣具備從終端感知、邊緣計算到能效管理平臺的產品生態體系，AcrelEMS-SW智慧水務能效管理平臺通過在污水廠源、網、荷、儲、充的各個關鍵節點安裝保護、監測、分析、治理裝置，用于監測污水廠能耗總量和能耗強度，重點監測主要用能設備能效，保護污水廠運行安全可靠，提高污水廠能效，為污水處理的能效管理提供科學、精細的解決方案。
AcrelEMS智慧水務綜合能效管理系統由變電站綜合自動化系統、電力監控及能效管理系統組成，涵蓋了水務中壓變配電系統、電氣安全、應急電源、能源管理、照明控制、設備運維等，貫穿水務能源流的始終，幫助運維管理人員通過一套平臺、一個APP實時了解水務配電系統運行狀況，并且根據權限可以適用于水務后勤部門管理需要。
02
應用場所
適用于是污水廠、凈水廠、自來水廠、水泵站。
03
系統結構
04
系統功能
變電站綜合自動化系統及電力監控
對水務配電系統中35kV、10kV電壓等*配置繼電保護和弧光保護，實現遙測、遙信、遙控、遙調等功能，對異常情況及時預警。
監測變壓器、水泵、鼓風機的電流、電壓、有功/無功功率、功率因數、負荷率、溫度、三相平衡、異常報警等數據。
電能質量監測與治理
水務中大量的大功率電機、水泵變頻啟動導致配電系統中存在大量諧波，通過監測其配電系統的諧波畸變、電壓波動、閃變和容忍度指標分析其電能質量，并配置對應的電能質量治理措施提高供電電能質量。
電動機管理
馬達監控實現水務中電機的保護、遙測、遙信、遙控功能，電動機保護器能對過載、短路、缺相、漏電等異常情況進行保護、監測和報警。**、準確地反映出故障狀態、故障時間、故障地點、及相關信息，對電機進行健康診斷和預防性維護。同時支持與PLC、軟啟、變頻器等配合，實現電動機自動或遠程控制，監視、控制各個工藝設備，保障正常生產。
能耗管理
為水務搭建計量體系，顯示水務的能源流向和能源損耗，通過能源流向圖幫助水務分析能源消耗去向，找出能源消耗異常區域。
將所有有關能源的參數集中在一個看板中，從多個維度對比分析，實現各個工藝環節的能耗對比，幫助**掌控整個工廠的能源消耗，能源成本，標煤排放等的情況。
能耗數據統計采集水務中污水廠、自來水廠、水泵站等的用電、用水、燃?xì)狻⒗錈崃肯牧浚h(huán)比對比分析，能耗總量和能耗強度計算，標煤計算和CO2排放統計趨勢。
能效分析按三*計量架構，分別進行能效分析，契合能源管理體系要求，可對各車間/職能部門的能效水平進行分析，同比、環比、對標等。通過污水處理產量以及系統采集的能耗數據，在污水單耗中生成污水單耗趨勢圖，并進行同比和環比分析，同時將污水的單耗與行業/國家/**先進指標對標，以便企業能夠根據產品單耗情況來調整生產工藝，從而降低能耗。
智能照明控制
系統為污水廠、自來水廠、水泵站等提供了照明控制管理方案，支持單控、區域控制、自動控制、感應控制、定時控制、場景控制、調光控制等多種控制方式，模塊可根據經緯度自動識別日出日落時間實現自動控制功能，盡量利用自然光照，實現室內、廠區照明的智能控制達到安全、節能、舒適、**的目的。
電氣安全
①電氣火災監測
監測配電系統回路的漏電電流和線纜溫度，實現對污水廠、自來水廠、水泵站的電氣安全預警。
②消防應急照明和疏散指示
根據預先設置的應急預案快速啟動疏散方案引導人員疏散。系統接入消防應急照明指示系統數據，通過平面圖顯示疏散指示燈具工作狀態和異常情況。
③消防設備電源監測
監測消防設備的工作電源是否正常，保障在發生火災時消防設備可以正常投入使用。
④防火門監控系統
防火門監控系統集中控制其各終端設備即防火門監控模塊、電動閉門器、電磁釋放器的工作狀態，實時監測疏散通道防火門的開啟、關閉及故障狀態，顯示終端設備開路、短路等故障信號。系統采用消防二總線將具有通信功能的監控模塊相互連接起來，當終端設備發生短路、斷路等故障時，防火門監控器能發出報警信號，能指示報警部位并保存報警信息，保障了電氣安全的可靠性。
環境監測
污水廠、自來水廠、水泵站等場所溫濕度、煙霧、積水浸水、視頻、UPS電池間可燃?xì)怏w濃度展示和預警，保障污水廠、自來水廠、水泵站等安全運行。當可燃?xì)怏w或有害氣體濃度超標可自動啟動排風風機或新風系統，排除隱患，保持良好的水處理環境。
分布式光伏監測
實時監測低壓并網柜每路的電流、電壓、功率等電氣參數及斷路器開關狀態，逆變器運行監視，對逆變器直流側每一光伏組串的輸入直流電壓、直流電流、直流功率，逆變器交流電壓、交流電流、頻率、功率因數、當前發電功率、累計發電量進行監測，以曲線方式繪制上述監測的各個參量的歷史數據。
平臺結合廠區實際分布情況，通過3D或2.5D平面圖顯示分布式光伏組件在屋*、車棚的分布情況，顯示匯流箱、并網點位置，各個屋*的裝機容量。
工藝仿真監控
平臺通過2D、3D方式實時監視粗格柵、污水提升、細格柵、曝氣沉砂、改良生化處理、二沉、加氯接觸消毒、污泥濃縮壓濾、生物除臭等工藝設備運行狀態。在格柵清渣機、污水提升泵、回流泵、曝氣風機、加*泵、濃縮壓濾機、吸沙泵、吸泥泵等低壓電動機控制柜或低壓饋電柜安裝電動機保護，進行短路、過流、過載、起動超時、斷相、不平衡、低功率、接地/漏電、te保護、堵轉、逆序、溫度等保護以及外部故障連鎖停機，與PLC、軟啟、變頻器等配合，實現電動機自動或遠程控制，監視、控制各個工藝設備，保障正常生產。
系統硬件配置
電力監控、電能質量、電動機管理及配電室環境監控系統
智能照明系統
電氣火災監控系統
消防設備電源監控系統
防火門監控系統
消防應急照明和疏散指示系統
