引言
消防應急照明和疏散指示系統是一種輔助人員安全疏散和消防應急作業的建筑消防系統，由消防應急照明燈具、消防應急標志燈具和相關裝置構成，作用是發生火災后，消防應急照明和疏散指示系統能按照預設邏輯應急啟動，為人們安全疏散和滅火救援行動提供必要的照明條件及正確的疏散指示信息。隨著數據中心的發展，無論是**的還是國外的數據中心應用實踐中，該系統為數據中心消防安全*關重要的保障體系，合理提升數據中心消防安全裕度等方面發揮著越來越重要的作用。
一、工程概況
某數據中心建筑面積23299.35平方米，建筑占地面積6533.35平方米。地上四層，地下局部一層。建筑高度23.75米。建筑功能：A*數據機房。建筑性質：本工程建筑物等*為①*，為多層丙類廠房。房間按其功能不同劃分為主機房、輔助區、支持區、行政辦公區。
二、應急照明的設計
國家標準《數據中心設計規范》（GB50174-2017）針對應急照明有如下條文：“8.2.6數據中心應設置通道疏散照明及疏散指示標志燈，主機房通道疏散照明的照度值不應低于5Lx，其他區域通道疏散照明的照度值不應低于1Lx。”消防應急照明及疏散指示系統要求保證在火災發生導致非消防電被切除以后，能夠自動點亮應急照明燈具，并對人員進行及時疏散到達安全區域。
（1）系統設計
根據《建筑設計防火規范》（GB50016-2014（2018版））規定，數據中心是“電子信息系統的主機房及其控制室、記錄介質庫，特殊貴重或火災危險性大的機器、儀表、儀器設備室、貴重物品庫房”范疇，應設置火災自動報警系統。根據《火災自動報警系統設計規范》（GB50116-2013）規定，數據中心不僅需要報警，同時需要聯動自動消防設備，應設置消防控制室。按照《消防應急照明和疏散指示系統技術標準》（GB51309-2018），“3.1.2條要求，設置消防控制室的場所應選擇集中控制型系統”。所以，該數據中心應選擇集中控制型消防應急照明和疏散指示系統。
（2）設置部位及燈具選擇
應急照明燈應采用節能光源，色溫不低于2700K，數據中心內應急照明燈的設置應保證為人員在疏散路徑及相關區域的疏散提供較基本的照度。應急標志燈的設置應保證人員能夠清晰地辨識疏散路徑、疏散方向、安全出口的位置、所處的樓層位置，應設置在醒目的位置，應該保證人員在疏散路徑的任何位置都能看到標志燈具。依據《消防應急照明和疏散指示系統技術標準》（GB51309-2018）3.2.1條要求，設置在8m以下場所時應選用A型應急照明燈具；設置在8m以上場所可根據計算較低照度選用A型或B型應急照明燈具。因為該數據中心層高均在8m以內，所以，均選用A型應急照明燈具，A型應急燈具采用安全電壓，對于保障火災疏散時人員安全及火災撲救時的消防隊員的人身安全起巨大作用。
A型燈具選型：
（3）供電方式及控制方式
數據中心應急照明燈及標志燈數量較多，宜采用集中電源供電，燈具主電源和蓄電池電源在集中電源內部實現輸出轉換后由同一配電回路為燈具配電。任一配電回路配接燈具的數量不宜超過60只，任一配電回路配接燈具的額定功率總和不應大于配電回路額定功率的80%。集中電源應根據線路的供電距離，防火分區的劃分統籌考慮，燈具總功率大于5KW的系統，應分散設置集中電源。集中電源輸出回路不應超過8路。
A型應急照明集中電源
應急照明控制器應選擇具有能接收火災報警控制器或消防聯動控制器干接點信號或DC24V信號接口的產品，采用通信協議與消防聯動控制器通信時，應選擇與消防聯動控制器的通信接口和通訊協議的兼容性滿足現行國家標準《火災自動報警系統組件兼容性要求》GB 2213有關規定的產品。任一臺應急照明控制器直接控制燈具的總數量不應大于3200。應急照明控制器應設置在消防控制室內，主電源應由消防電源供電，其自帶蓄電池電源應*少使控制器在主電源中斷后工作3小時。
主機選型

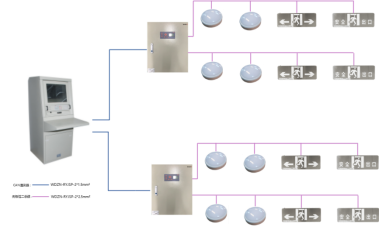

現場組網
（4）系統功能
1）非火災狀態下
（1）系統主電源正常時：①應保持主電源為燈具供電；②所有非持續型照明燈應保持熄滅狀態，持續型照明燈具的光源應保持節電點亮模式；
（2）系統主電源斷電時：①所有非持續型照明燈應應急點亮，持續型照明燈具的光源由節電點亮模式轉入應急點亮模式；燈具持續應急點亮模式不應超過 0.5h；②系統主電源恢復后，所有燈具自動恢復到上述系統主電源正常時的工作狀態。
（3）應急照明控制器與集中電源或應急照明配電箱的通信中斷時、集中電源或應急照明配電箱與燈具的通信中斷時，非持續燈具應急點亮、持續型燈具由節電點亮模式轉入應急點亮模式。
2）火災狀態下
（1）應由火災報警控制器的火災報警輸出信號作為系統自動應急啟動的觸發信號；
（2）應急照明控制器接收到火災報警信號后，應自動執行以下控制操作：①所有非持續型照明燈應急點亮，持續型燈具由節電點亮模式轉入應急點亮模式；②集中電源應保持主電源輸出，待接收到其主電源斷電信號后，自動轉入蓄電池電源輸出。
三、結束語
《消防應急照明和疏散指示系統技術規范》（GB51309-2018）發布以來，提出了很多新穎的理念與思路，制定了完整的應急照明及疏散指示系統的設計方法和技術措施，為應急照明的設計、施工、驗收、運維等提供了完備的標準體系。同時，對于保障數據安全及數據中心工作人員人身安全也起著舉足輕重的作用，要按照國家相關法律法規要求，做好應急照明系統的設計、施工、
驗收以及日常的維護工作，確保系統穩定運行，為數據中心的長治久安保駕護航，安科瑞電氣著力打造各類火災安防系統的產品，在滿足國家行業標準要求的前提下，為各類建筑提供智能、合理、節能、廉價的消防方案與消防產品，為防火減災、保障人民生命財產安全方面盡一份力！
